Испарительные конденсаторы серии CFR-C/CFR-A Decsa

Испарительные конденсаторы предназначены для охлаждения воды или любых других жидкостей без внесения в состав различных загрязняющих примесей. Эту процедуру можно назвать достойной альтернативой применению сухого охлаждения (с применением вентиляторов и оребренных труб) или открытой градирни, которая соединена с теплообменниками (они могут быть пластинчатыми, трубчатыми или кожухотрубными).

• из высококачественной оцинкованной стали Z-725 или нержавеющей стали,
• изделия полностью заводской готовности,
• более низкое энергопотребление,
• 126 типоразмеров производительностью от 50 до 7500 кВт.

Если говорить о достоинствах градирен закрытого типа серии CFR-C/CFR-A, то стоит отметить, что они органичным образом сочетают в себе все преимущества непосредственного охлаждения и испарительного охлаждения. К числу главных «плюсов» можно отнести:

• низкий температурный режим в охлаждённой жидкости;
• возможность работы без подключения дополнительного оборудования для охлаждения.

В закрытых градирнях вентиляционная секция и бак изготовлены из стальных панелей горячим способом оцинковки. Более того, в местах стыка они скреплены дополнительными болтами и загерметизированы, что гарантирует высокую степень водонепроницаемости. В вентиляционной секции также имеются

1. сливной и переливной патрубки,
2. смотровой люк,
3. патрубок для подпитки (он идет с поплавковым клапаном).

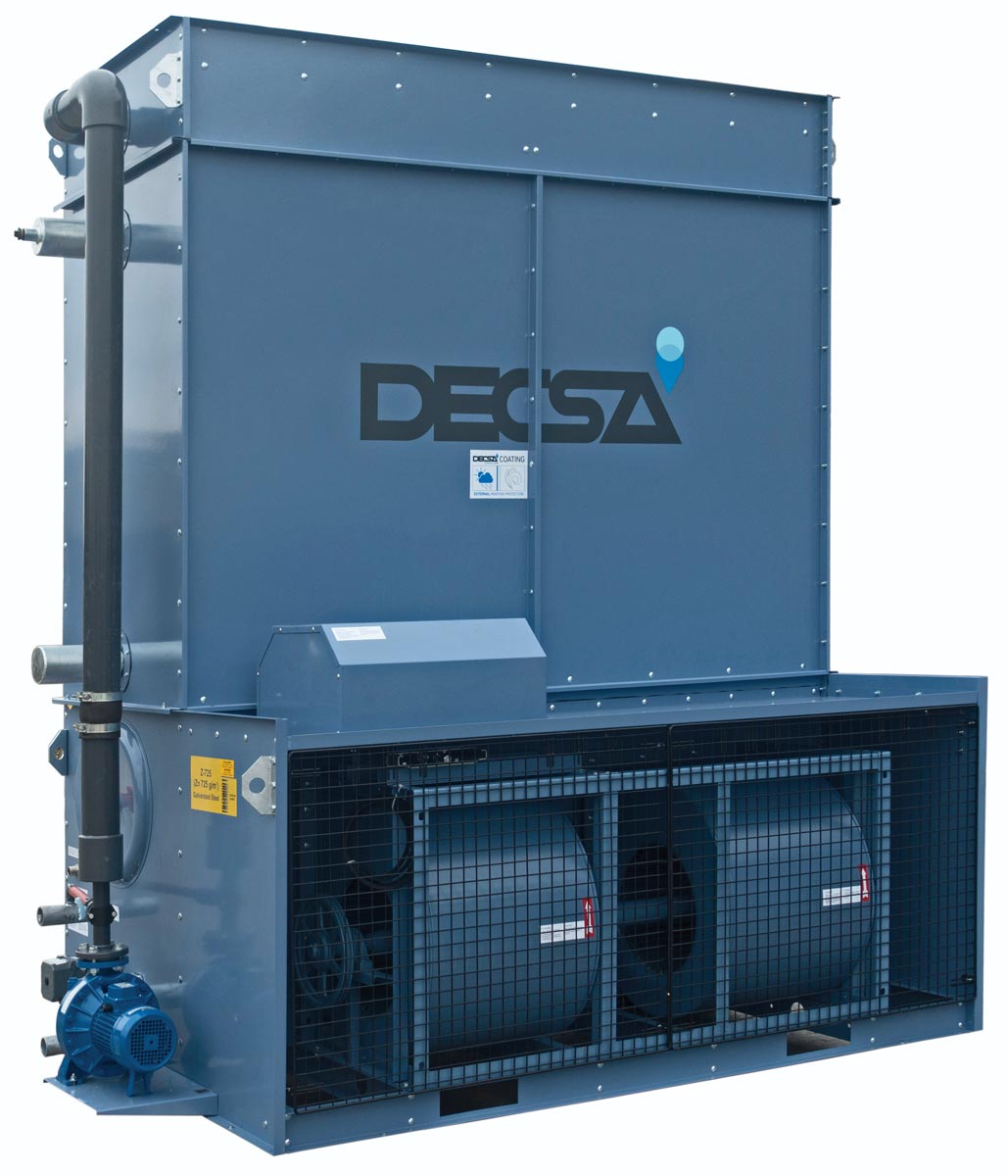

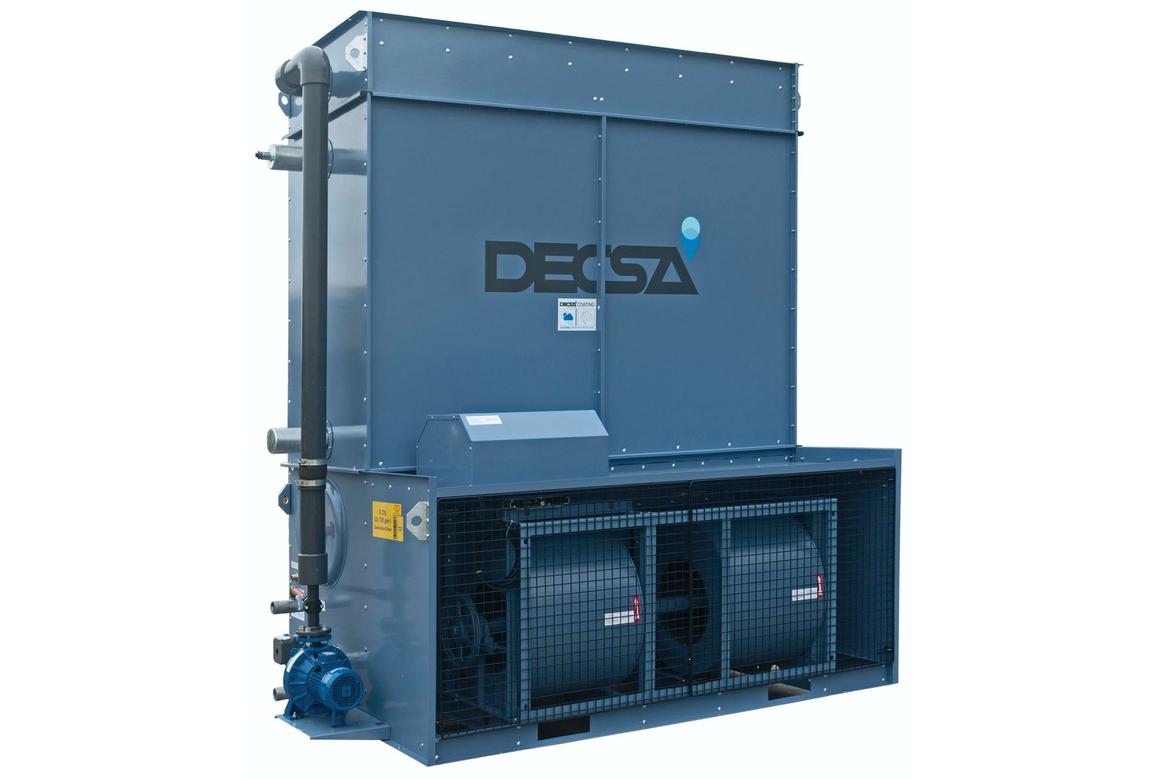

В зависимости от типоразмера градирни закрытой c центробежными вентиляторами 2-х стороннего всасывания, рабочее колесо с вперед загнутыми лопатками (кстати, с достаточно низким уровнем шума при работе) насаживается на полный либо сплошной вал. Стоит также отметить наличие самосмазывающихся и самоцентрирующихся шарикоподшипников, защитной проволочной сетки на всасывающем отверстии и клиноременной трансмиссии.

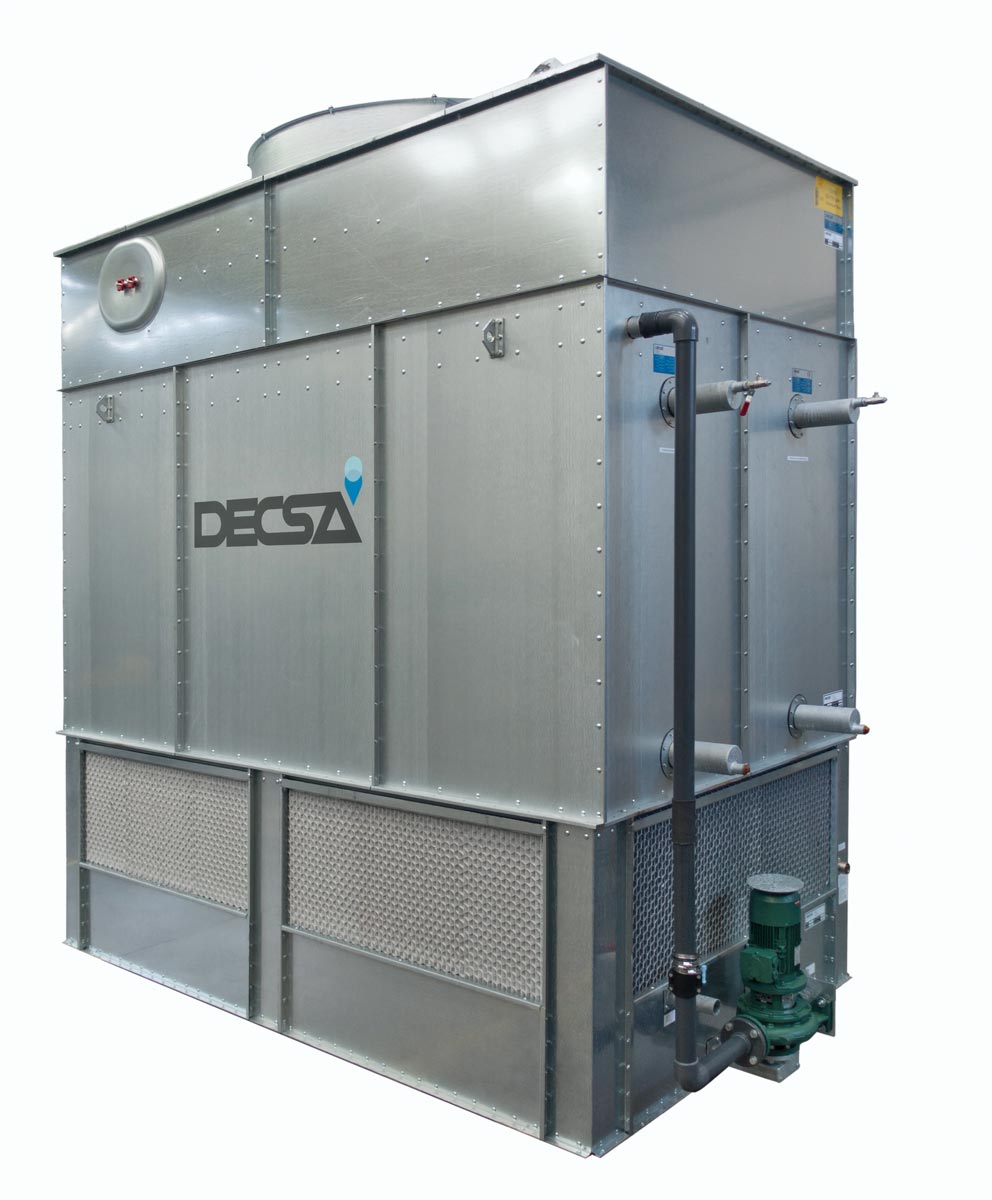

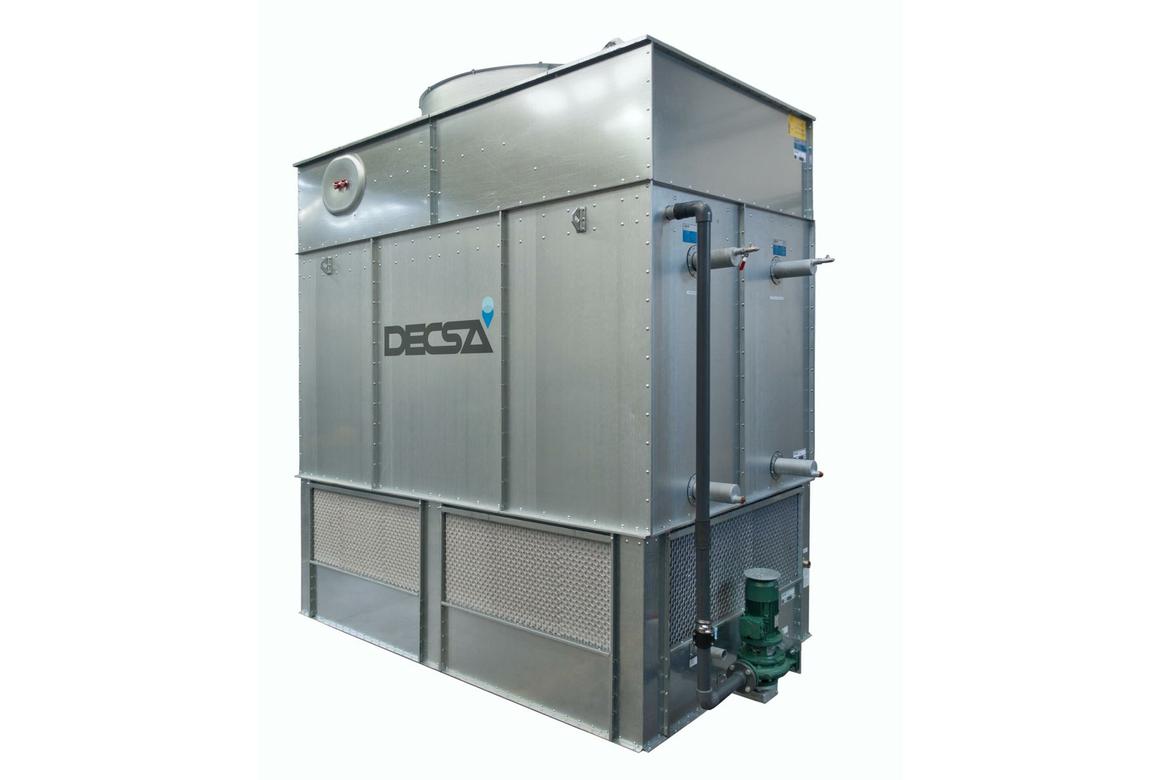

На раму градирни закрытого типа установлен 3-х фазный электрический двигатель TEFC (степень защиты IP 55), которая позволяет регулировать натяжение приводных ремней. Причем ременный привод «пригоден» к использованию при мощности, которая как минимум на 60% будет превышать мощность самого электрического двигателя. Осевые вентиляторы Decsafoil с идеальной балансировкой (их количество в различных моделях градирен закрытого типа серии может колебаться от 1 до 6) оснащены непосредственным приводом от вышеупомянутого электрического двигателя. Вентиляторные лопатки могут быть изготовлены из алюминиевого сплава или пластика, но в любом случае, у них выдержана оптимальная аэродинамическая форма.

Градирни закрытого типа также имеют отдельную секцию теплообменника. Сам теплообменник, установленный в секции, изготовлен из высококачественных гладких труб и имеет форму змеевика. Каждый теплообменник проходит «индивидуальное испытание» под водой при давлении воздуха в 25 бар. Уже готовый и смонтированный теплообменник опускается в ванну с расплавленным цинком, что позволяет обеспечить равномерное оцинкованное покрытие на всей поверхности теплообменника. Как вариант, возможно изготовление из нержавеющей стали, хотя такой теплообменник также проходит «испытание» под водой при давлении воздуха в 25 бар.

Градирни закрытого типа имеют корпус, изготовленный из стальных панелей с горячим способом оцинковки, дополнительно закреплен болтами, а в местах стыков панелей еще и загерметизирован, что позволяет обеспечить максимальную водонепроницаемость. В градирни закрытого типа подобного плана также используются каплеуловители (они имеют соответствующую форму), которые могут быть изготовлены либо из листов ПВХ, либо из стали с горячим способом оцинковки.

Еще одна важная составляющая, которой отличается любая градирня закрытого типа – это система рециркуляции воды. Она может быть оснащена одним или несколькими центробежными насосами. Важно, чтобы корпус насоса был изготовлен либо из чугуна, либо из нержавеющей стали, а рабочее колесо имело непосредственную связь с установленным в агрегате 3-х фазным двигателем. Градирня закрытого типа имеет оросительную систему, которая состоит из главного коллектора, вторичных коллекторов (из ПВХ), стальных труб и водораспределителей, изготовленных из высококачественной резины (они монтируются без прокладок). Для предотвращения накопления солевых отложений в циркулирующей в системе воде предусмотрена байпасная труба с регулирующим клапаном.
