Заказ градирни. Требования к оборудованию

Запрос на градирню сделать очень легко. Для этого надо знать всего несколько параметров:

1. Температуру воды на входе в градирню и на выходе из градирни.
2. Расход воды через градирню или тепловую нагрузку на градирню. Достаточно одной из этих двух величин
3. Температуру мокрого термометра.

Первые два параметра определяются потребностью технологического процесса. А третий параметр определяет состояние окружающего воздуха. И именно этот параметр является ограничителем ниже которого охладить воду в градирне невозможно. Точнее мы можем охладить воду только до температуры на 2-3 °С выше температуры мокрого термометра. Если, например, температура мокрого термометра равна 22 °С, то воду можно охладить только до 24-25 °С. Если нужно охладить воду ниже, то градирней это сделать невозможно, для этого надо использовать холодильную машину (чиллер).

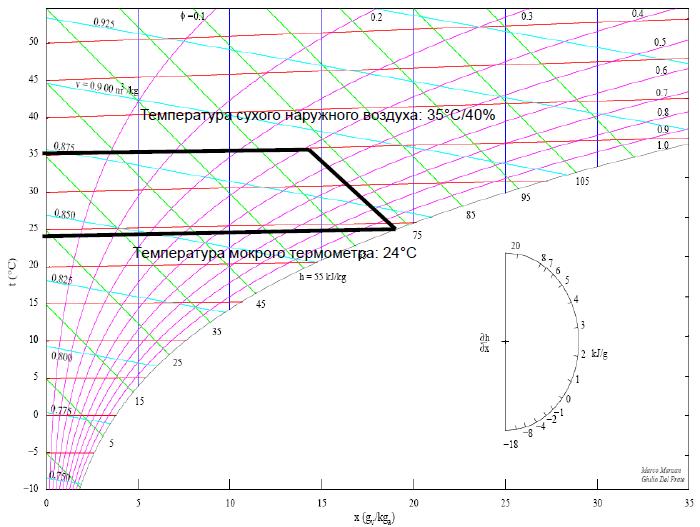

Поскольку температура мокрого термометра очень важный параметр, то надо поподробнее на нём остановится. Эта температура определяется исходя из двух параметров воздуха – это собственно температура воздуха (температура по сухому термометру) и его влажности. Используя I-D диаграмму воздуха можно определить температуру мокрого термометра. Так при температуре воздуха 35 °С и влажности 40%, температура мокрого термометра равна 24 °С, как показано в приведённом ниже примере.

Для каждого региона температура мокрого термометра различная. Её можно определить по строительному климатическому справочнику. Если нет никаких специальных требований, то берут средние показатели температуры воздуха и влажности для данной конкретной области.

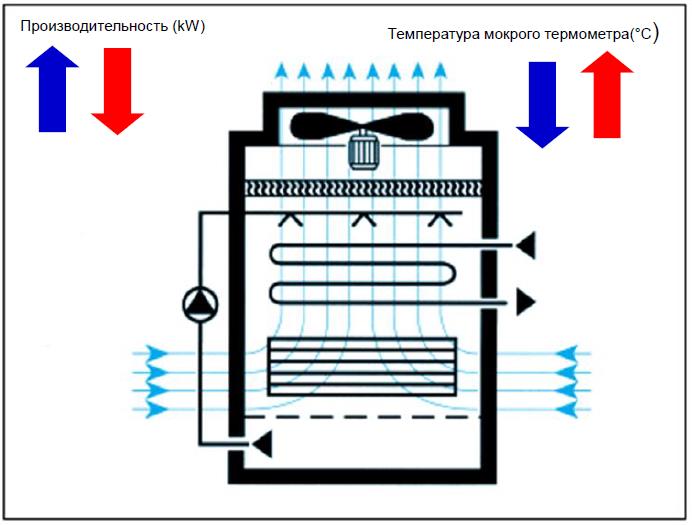

Производительность градирни очень сильно зависит от температуры мокрого термометра. Так при понижении температуры мокрого термометра, производительность градирни увеличивается, и наоборот, при повышении температуры мокрого термометра, производительность градирни уменьшается, как показано на рисунке.

Также производительность градирни очень сильно зависит от температуры воды на выходе из градирни. Так производительность градирни будет тем ниже чем ниже мы хотим охладить воду.

Суммируя, можно сказать, что чем меньше разница между температурой мокрого термометра и температурой воды на выходе из градирни, тем меньше производительность градирни.

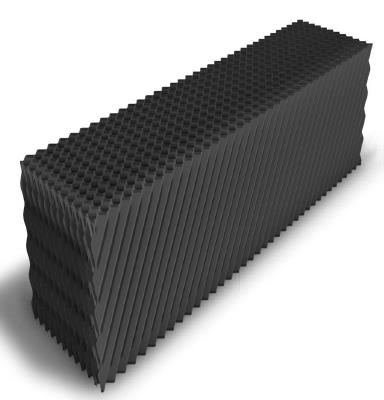

Кроме параметров для теплового расчёта важно понимать какую воду необходимо охлаждать. А именно важно знать состав воды. Если используется технически чистая вода, то используется плотный ороситель плёночного типа, что позволяет добиться большой площади теплообменной поверхности в ограниченном объёме градирни.

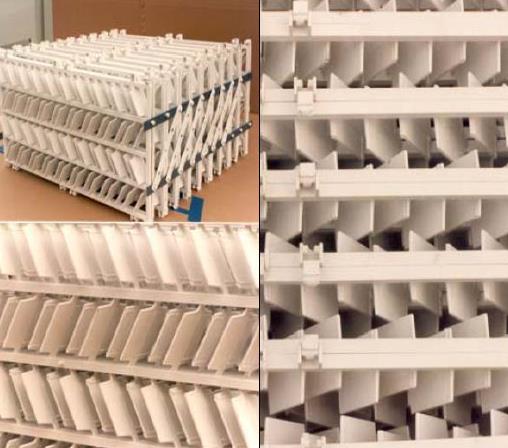

Но наличие примесей нефтепродуктов и большого количества взвесей в воде заставляет применять менее плотный ороситель плёночно-разбрызгивающего типа. При этом площадь теплообменной поверхности уменьшается, но такой ороситель позволяет работать с грязной водой.

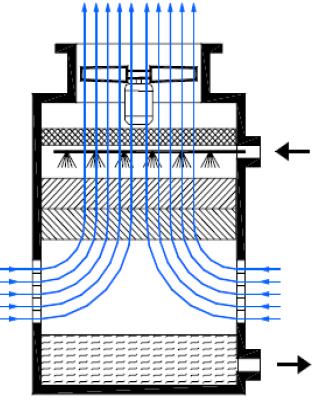

Также важно определиться с бассейном градирни, точнее в каком бассейне будет собираться вода. Так вода может собираться в бассейне самой градирни, как показано на рисунке.

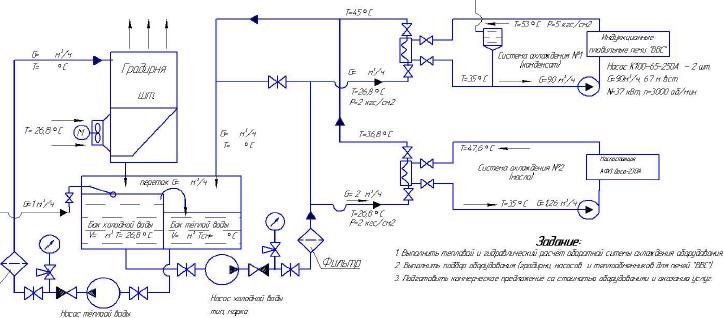

Но вода может собираться в удалённом бассейне, стоящем отдельно в тёплом помещении. Тогда вода самотёком стекает из бассейна градирни в удалённый бассейн.

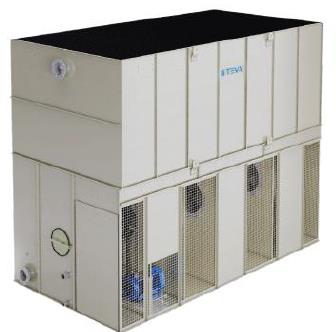

А также возможен вариант, когда градирня поставляется без собственного бассейна и тогда градирня ставится на внешний бассейн и вода сразу стекает в этот внешний бассейн.

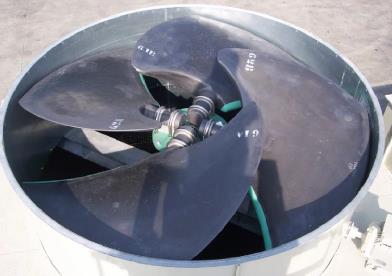

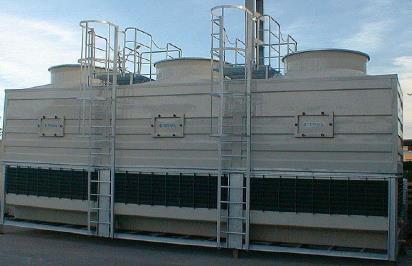

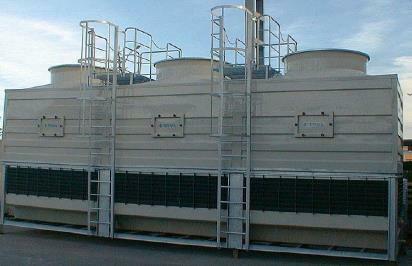

Конструктивно градирня может изготавливаться с двумя типами вентиляторов:



Материал корпуса градирни может быть из стали (оцинкованной, нержавеющей) или из композитного материала (полиэстера, стеклопластика).

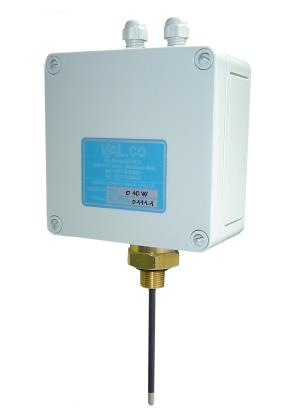

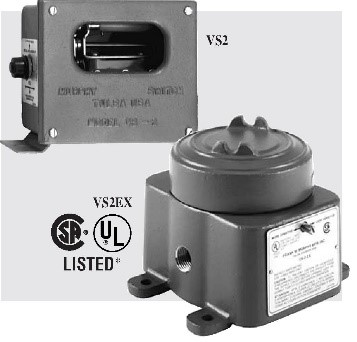

Возможна и дополнительная комплектация градирен:
