Ороситель в градирнях
Почему ороситель так важен в градирнях?
Ключевым элементом в градирнях открытого контура является пакет термического наполнения (также называемый «пакетом наполнения»).
Чем больше площадь поверхности воды, которая контактирует с потоком воздуха через пакет, тем выше эффективность с точки зрения теплопередачи. Не только это, но и время контакта также играет важную роль в обеспечении высокой эффективности градирни.
Типы оросителей в градирнях
Существует два основных типа оросительных пакетов: пленочные и разбрызгивающие.
Оба имеют одинаковую функцию: размещаясь в градирне под форсунками, они обеспечивают эффективное распределение воды и требуемую производительность.
Разница между двумя оросительными пакетами заключается в проходном сечении. Пленочный пакет гарантирует лучшую производительность благодаря большей площади поверхности, но за счет тесного прохождения воды, которая должна соответствовать определенным требованиям, особенно в отношении процента взвешенных твердых частиц. Кроме того, вода не перераспределяется при спуске: поэтому принципиально важно, чтобы в верхней части вода, распыляемая форсунками, равномерно покрывала всю горизонтальную поверхность оросительного пакета.
В случаях, когда охлаждаемая вода имеет критические характеристики (относительно содержащихся в ней загрязняющих веществ), разбрызгивающий пакет становится оптимальным решением, поскольку он гарантирует меньший риск засорения, обеспечивая при этом требуемую производительность. Пакет брызг, по сути, постепенно разделяет капли воды на несколько более мелких частиц по мере их падения, благодаря их столкновению со структурой пакета, чтобы оптимизировать поверхность прямого обмена воздухом/водой для получения охлаждения.
Стандартный материал, используемый для пакетов наполнителя, — ПВХ, который подходит для температуры воды до 55 °C. В особых случаях, когда температура воды на входе превышает 55 °C, используются пакеты из полипропилена. Что касается обслуживания пакета наполнителя, мы рекомендуем прочитать специальную статью: «Обслуживание градирни: что делать?»
Типы оросителей в градирнях Decsa
На сегодняшний день Decsa предлагает два типа пленочных оросителей (wave 12 и wave 19) и два типа оросителей с разбрызгиванием (3D и splash).

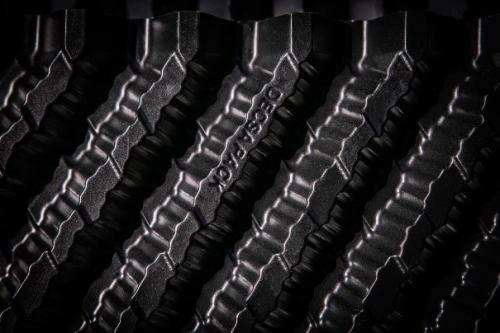

12- wave- Decsapack - является наиболее эффективным оросителем, поскольку он обеспечивает наибольшую площадь поверхности контакта. С таким типом оросителя вы можете получить оборудование типоразмером меньше с той же тепловой мощностью.
В случае взвешенных твердых частиц выше 100 мг/л вместо него используется ороситель wave 19. При большем расстоянии между листами, чем у пакета wave 12, он гарантирует меньший риск засорения, что в противном случае привело бы к значительному снижению производительности. Даже в случае большой разницы температур между входом и выходом воды (обычно > 20 °C) предпочтительным является пакет wave 19, независимо от содержания взвешенных твердых частиц. В этом случае в верхней части наблюдается заметное испарение, которое может привести к образованию отложений и накипи, что менее проблематично при использовании оросителя с большим проходным сечением.
Если необходимо охладить особенно грязную воду (взвешенные частицы > 200 мг/л), то выбор неизбежно падает на оросители типа splash (и наиболее подходящей градирней в этом случае является серия SQA); отсюда 3D-пакет с латексной структурой или собственно splash, который имеет структуру с каплевидным разрывом, что делает его наиболее подходящим и используемым для этого типа применения.
Выбор лучшего оросителя для вашей градирни в конечном итоге диктуется качеством воды (прежде всего содержанием взвешенных частиц, но при выборе также оцениваются бактерии и содержание нефти) и разницей между входной и выходной температурами.
Decsa, благодаря своему многолетнему опыту в области испарительного охлаждения, всегда может предложить лучшее решение относительно процесса, подлежащего обработке: свяжитесь с нами для получения дополнительной информации.
