Как предотвратить появление белой ржавчины в градирнях

Что такое пассивация

В промышленных градирнях из оцинкованной стали пассивация представляет собой электрохимический процесс, который замедляет или предотвращает возможную коррозию металла, из которого изготовлены агрегаты.

Ржавчина, которая появляется на градирнях в первый период использования, называемая «белой ржавчиной», может быть предотвращена путем предварительной обработки металлической поверхности градирни.

Подробнее об этой теме в этой статье.

‍Оцинкованная сталь в промышленных градирнях

На рынке кондиционирования воздуха (HVAC) оцинкованная сталь на сегодняшний день является основным материалом, используемым для строительства градирен заводской сборки и испарительных конденсаторов. Несмотря на растущую тенденцию к использованию альтернативных материалов для строительства сборных градирен, таких как стекловолокно, пластик и нержавеющая сталь или гибриды, оцинкованная сталь остается наиболее распространенным и экономически эффективным выбором на сегодняшний день; более того, при правильном обслуживании она обеспечивает 20 и более лет срока службы систем.

Однако именно отсутствие надлежащего обслуживания, особенно в первые месяцы эксплуатации оборудования, может привести к преждевременному появлению коррозии: так называемой «белой ржавчины». Эта коррозия может возникнуть в течение года или двух после запуска градирни и может значительно сократить срок ее службы.

Что такое белая ржавчина?

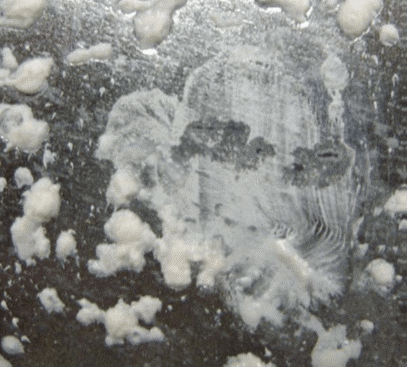

В промышленных градирнях, построенных из оцинкованной стали, белая ржавчина представляет собой локализованную коррозию, которая происходит быстро и обычно выглядит как объемный белый налет. Эта быстрая коррозия может полностью удалить цинк в локализованной области градирни, что приводит к сокращению срока службы оборудования. Под белым налетом обычно видна локализованная область, указывающая, где цинк подвергся воздействию, и обычно изначально выглядит как поверхностный кратер.

Как правило, белая ржавчина чаще появляется на недавно введенном в эксплуатацию оборудовании. Поэтому в течение первых недель ввода в эксплуатацию градирни, в которой цинк подвергается воздействию воды, следует провести осмотр и, при необходимости, предварительную обработку для пассивации поверхности. Также верно, что атака белой ржавчиной может произойти даже на старом цинке, особенно когда поверхность подвергается воздействию высокого pH, вода имеет очень высокую проводимость или в случаях, когда старая поверхность была повреждена снаружи.

Консистенция коррозии обычно варьируется: когда отложения белой ржавчины остаются влажными, они обычно восковые на ощупь. Однако, когда продукт коррозии высыхает, он обычно становится твердым и хрупким.

Как избежать белой ржавчины: пассивация

Чтобы предотвратить появление белой ржавчины и, таким образом, обеспечить максимально долгий срок службы вашей оцинкованной стальной промышленной градирни, рекомендуется обеспечить адекватную очистку воды, чтобы обеспечить пассивацию поверхностей на начальных этапах.

Первоначально цинковое покрытие должно образовать естественный непористый слой «основного карбоната цинка». Этот естественный химический барьер предотвращает дальнейшую быструю коррозию цинкового покрытия под воздействием окружающей среды или из-за нормальной эксплуатации градирни.

Следует иметь в виду, что основной барьер из карбоната цинка образуется на оцинкованных поверхностях в течение восьми недель с начала эксплуатации градирни с водой с нейтральным pH (6,5–8,0), кальциевой жесткостью 100–300 ppm (в виде CaCO3) и щелочностью 100–300 ppm (в виде CaCO3). Поэтому очень важно дать ему сформироваться на оцинкованных поверхностях градирни, чтобы максимально противостоять коррозии белой ржавчины. (Теперь станет ясно, что начальная эксплуатация градирни может существенно повлиять на ее срок службы).

Мы настоятельно рекомендуем проводить начальные операции при pH, близком к нейтральному, и с умеренным использованием ингибиторов для образования биопленки. Многие компании по очистке воды предлагают обработку ингибиторами коррозии типа фосфата/полимера/фосфоната, которые, как было установлено, эффективны для предотвращения образования белой ржавчины на оцинкованной стали.

Перед началом любой работы с новой градирней также важно убедиться, что ваша компания по очистке воды выбрала подходящую программу для вашей оцинкованной стальной градирни.

Рекомендации DECSA по выбору материалов

DECSA в качестве стандарта для своих градирен использует панели из стали Z-725 с горячим цинкованием. Эти листы с весом покрытия 725 г/м² и толщиной 50,5 мкм обладают одним из самых доступных на рынке качеств и были специально выбраны для ограничения явления белой ржавчины.

Понимая, что панели HDGS сами по себе не могут быть лучшим выбором для каждого типа воды или среды, мы поэтому представили различные варианты материалов и отделки для наших градирен, начиная с покрытия «DecsaCoating Plus» до полного исполнения SS316.

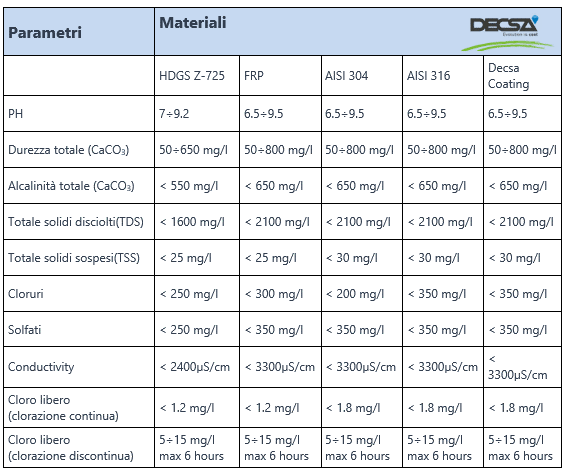

В таблице ниже для нашей градирни TMA-EU приведена полезная информация для наиболее подходящего решения для предотвращения белой ржавчины.

ИСТОЧНИК: Предотвращение белой ржавчины, отраслевой обзор и руководство - 2012 г. - Представлено: Ассоциацией водных технологий (AWT).
