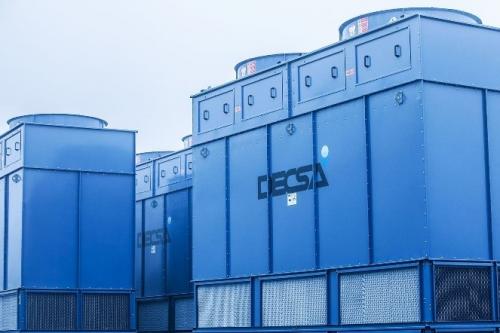

Испарительный конденсатор: что это такое и как он работает

Испарительный конденсатор — это теплообменник для конденсации природного хладагента, например, аммиака, или хладагентов семейства фреонов по естественному принципу испарительного охлаждения.

Используя скрытую теплоту испарения воды, этот принцип позволяет отводить тепло от хладагента внутри теплообменника и испарять небольшую часть воды, распыляемой на змеевик.

Затем отвод тепла в испарительном конденсаторе осуществляется путем распыления воды на змеевиках теплообменника. Распыление воды происходит против потока свежего воздуха, как и в случае градирен замкнутого цикла. Однако в отличие от последнего, внутри змеевиков теплообменника циркулирует хладагент, а не вода или антифриз.

Одним из ориентиров для выбора оборудования остается температура влажного термометра окружающей среды, которая определяется с помощью психрометрической диаграммы из температуры окружающей среды и относительной влажности. Поскольку температура влажного термометра обычно ниже температуры окружающей среды примерно на 4÷6°C (или даже на более высокие значения), можно сказать, что испарительный конденсатор позволяет конденсировать газообразный хладагент при температуре примерно на 7-9°C выше температуры влажного термометра (BU).

Как работает испарительный конденсатор

Как уже упоминалось ранее, испарительные конденсаторы — это системы охлаждения, которые используют принцип испарительного охлаждения для охлаждения газообразного хладагента путем противотока воды с воздухом.

Точно так же, как в градирнях в замкнутом контуре, в случае испарительных конденсаторов газ остается внутри змеевиков, изолированный от внешней среды; таким образом, образуются два отдельных контура:

• Первичный контур, где газообразный хладагент циркулирует внутри змеевика теплообменника;
• Вторичный контур, где вода, содержащаяся в сборном резервуаре, расположенном под змеевиком теплообменника, орошается над змеевиком теплообменника.

Итак, вот как работает испарительный конденсатор:

1. Испарительный конденсатор получает от внешнего потребителя высокотемпературный газообразный хладагент — например, аммиак, — который необходимо охладить;

2. Аммиак начинает циркулировать внутри змеевика теплообменника; в то же время в установке поддерживается циркуляция вторичного контура;

3. Вода, извлеченная из сборного резервуара конденсатора, равномерно распределяется через распылительные форсунки в секцию обмена над змеевиками, в то время как воздух нагнетается или втягивается вентиляторами;

4. Поток воздуха в сочетании с распылением воды из вторичного контура на змеевик максимизирует эффект испарительного охлаждения, которое, отводя тепло от змеевика теплообменника, позволяет конденсировать газообразный хладагент.

Испарение воды внутри оборудования улучшается  за счет использования высокоэффективных змеевиков HDGS «полной поверхности» и балансировки соотношения L/G для наилучшего преимущества. Благодаря тщательному и исследованному выбору комплектующих испарительные конденсаторы Decsa обеспечивают отличную производительность, низкое потребление и, в то же время, минимальное обслуживание.

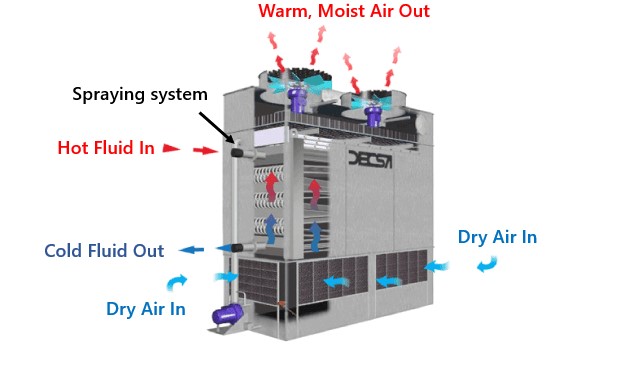

Как работает испарительный конденсатор: процесс работы

Область применения испарительных конденсаторов

Испарительные конденсаторы являются ключевым оборудованием систем, использующих холодильные системы; в частности, они используются в процессах промышленного охлаждения и процессах холодильной цепи.

Ниже приведены основные области применения:

• холодильные склады
• промышленное охлаждение
• промышленная логистика

‍Почему стоит выбрать испарительные конденсаторы Decsa

Испарительные конденсаторы Decsa разработаны в соответствии с Системой качества, сертифицированной по стандартам ISO 9001: 2015, и разработаны в соответствии с директивой 2014/68/EU (PED). Доступные в серии осевых вентиляторов CFR-A и серии центробежных вентиляторов CFR-C, обе модели обеспечивают минимальный шум и максимальную эффективность работы.

СЕРТИФИКАТИРОВАННЫЕ PED ТЕПЛООБМЕННИКИ

Все наши испарительные конденсаторы имеют сертифицированные теплообменники в соответствии с правилами PED, разработанные и испытанные при давлении 40 бар изб. Сертификация PED обязательна для всех теплообменников, установленных на конденсаторах в замкнутом контуре, содержащих газ, и предназначенных для европейского рынка. Благодаря качественному выбору Decsa также поставляет тот же тип теплообменников для агрегатов, предназначенных для неевропейского рынка. Специальная геометрия змеевиков FULL SURFACE позволяет максимально увеличить поверхность обмена самих котлов.

КОНСТРУКЦИЯ И КОРПУС

Испарительные конденсаторы Decsa имеют конструкцию с панелями из стали HDGS-Z-725, оцинкованными методом горячего погружения (цинковое покрытие 725 г/м²). По запросу также может быть нанесена дополнительная защита DecsaCOATING Plus, которая обеспечивает максимальную защиту как на плоских поверхностях, так и на листовых штамповках.

КАПЛЕУЛОВИТЕЛИ

Каплеуловители изготовлены из формованной в вакууме ПВХ-пленки. Специальная форма с низким перепадом давления позволяет им удерживать капли, увлекаемые потоком воздуха, гарантируя потери от уноса менее 0,001%. Каплеуловители состоят из ряда специально разработанных секций, что обеспечивает простое и быстрое плановое обслуживание испарительных конденсаторов.
